Le protesi in titanio sono dispositivi medici impiantabili utilizzati soprattutto in chirurgia ortopedica e ricostruttiva, sebbene trovino un ampio impiego anche in ambito dentale. Il titanio e le sue leghe possono essere impiegati in ortopedia per realizzare componenti di protesi articolari, impianti vertebrali e dispositivi personalizzati destinati a sostituire o ricostruire parti dell’apparato scheletrico.
Il titanio viene scelto per la sua biocompatibilità, la resistenza alla corrosione, il rapporto favorevole tra peso e resistenza meccanica e la capacità di favorire l’integrazione con il tessuto osseo.
Non tutte le parti di una protesi sono necessariamente realizzate in titanio. In molti dispositivi, il titanio viene combinato con altri materiali, come leghe di cobalto-cromo, polietilene medicale o ceramica. Ogni materiale viene selezionato in base alla funzione che deve svolgere.
Che cosa sono le protesi in titanio
Una protesi in titanio è un dispositivo medico che utilizza titanio puro o leghe di titanio in uno o più componenti impiantabili.
In ambito ortopedico, una protesi serve a sostituire completamente o parzialmente un’articolazione, una porzione ossea o una struttura anatomica danneggiata.
Il titanio può essere utilizzato per realizzare:
- steli femorali;
- componenti acetabolari;
- basi tibiali;
- componenti omerali;
- sistemi vertebrali;
- elementi di ancoraggio;
- strutture porose a contatto con l’osso;
- impianti personalizzati per ricostruzioni complesse.
L’espressione “protesi in titanio” non significa quindi che l’intero dispositivo sia composto esclusivamente da titanio. Più frequentemente, il titanio viene utilizzato nelle parti che devono garantire stabilità, resistenza e integrazione biologica con l’osso.
Quali componenti possono essere realizzati in titanio
Il titanio viene impiegato soprattutto nei componenti strutturali della protesi.
Nelle protesi d’anca, per esempio, può essere utilizzato per lo stelo inserito nel femore o per la coppa acetabolare fissata al bacino. Le superfici articolari sottoposte a scorrimento possono invece essere realizzate in ceramica, polietilene o leghe differenti.
Nelle protesi di ginocchio, il titanio può essere utilizzato per la base tibiale o per elementi destinati al fissaggio osseo. Anche in questo caso, la superficie che favorisce il movimento dell’articolazione può essere costituita da altri materiali.
La scelta dipende da diversi fattori:
- funzione del componente;
- carico meccanico;
- tipo di contatto con l’osso;
- modalità di fissaggio;
- caratteristiche anatomiche del paziente;
- progetto complessivo del dispositivo.
Differenza tra protesi articolare e mezzo di sintesi
Una protesi articolare sostituisce completamente o parzialmente un’articolazione compromessa.
I mezzi di sintesi, invece, vengono utilizzati per stabilizzare una frattura e mantenere i frammenti ossei nella posizione corretta durante la guarigione.
Placche, viti, chiodi e fili metallici non sono quindi, in senso stretto, protesi articolari. Sono dispositivi per osteosintesi.
Per approfondire le differenze e le funzioni dei principali sistemi di fissazione è possibile consultare gli articoli Oros dedicati alle placche e viti ortopediche, alle placche ortopediche e al chiodo ortopedico.
Perché il titanio viene utilizzato nelle protesi ortopediche
Il titanio è uno dei materiali più utilizzati nella produzione di dispositivi medici impiantabili.
Le sue proprietà permettono di realizzare componenti resistenti, relativamente leggeri e compatibili con il contatto prolungato con i tessuti biologici.
Tra le caratteristiche più importanti rientrano:
- elevata biocompatibilità;
- resistenza alla corrosione;
- buona resistenza meccanica;
- densità inferiore rispetto ad altri metalli;
- possibilità di realizzare superfici porose;
- capacità di favorire l’osteointegrazione;
- lavorabilità mediante processi di precisione;
- compatibilità con la produzione additiva.
Le proprietà, i principali gradi e gli impieghi del materiale sono approfonditi nella guida Oros dedicata al titanio medicale.
Biocompatibilità e osteointegrazione
La biocompatibilità indica la capacità di un materiale di entrare in contatto con l’organismo senza provocare normalmente reazioni biologiche incompatibili con la funzione prevista.
Il titanio forma spontaneamente sulla propria superficie un sottile strato di ossido. Questo strato protegge il metallo dalla corrosione e contribuisce alla sua stabilità nell’ambiente biologico.
L’osteointegrazione è il processo attraverso il quale il tessuto osseo entra in contatto stabile con la superficie dell’impianto.
Le caratteristiche della superficie incidono in modo significativo su questo processo. Una superficie opportunamente progettata può favorire l’adesione cellulare e la crescita dell’osso nelle porosità del componente.
Resistenza meccanica e leggerezza
Il titanio presenta un rapporto favorevole tra resistenza meccanica e peso.
La sua densità è inferiore rispetto a quella di materiali metallici come l’acciaio e le leghe di cobalto-cromo. Questo permette di realizzare componenti resistenti senza aumentare eccessivamente il peso complessivo del dispositivo.
La leggerezza non è però l’unico criterio di scelta. Una protesi deve sopportare carichi ripetuti, sollecitazioni cicliche e movimenti che cambiano in base all’articolazione e alle condizioni del paziente.
Per questo motivo, il materiale viene selezionato insieme alla geometria del componente, allo spessore, alla finitura superficiale e al sistema di fissaggio.
Resistenza alla corrosione
Una protesi ortopedica rimane a contatto con fluidi e tessuti biologici per periodi prolungati.
La resistenza alla corrosione è quindi una proprietà essenziale. Il film di ossido presente sulla superficie del titanio limita l’interazione diretta tra il metallo e l’ambiente circostante.
La qualità finale del dispositivo dipende comunque da più fattori:
- grado del titanio;
- composizione della lega;
- processo di produzione;
- finitura della superficie;
- pulizia del componente;
- trattamenti successivi;
- controllo del processo.
Principali protesi ortopediche con componenti in titanio
Il titanio viene utilizzato in numerose applicazioni ortopediche. La sua presenza può riguardare l’intera struttura portante o soltanto alcuni componenti della protesi.

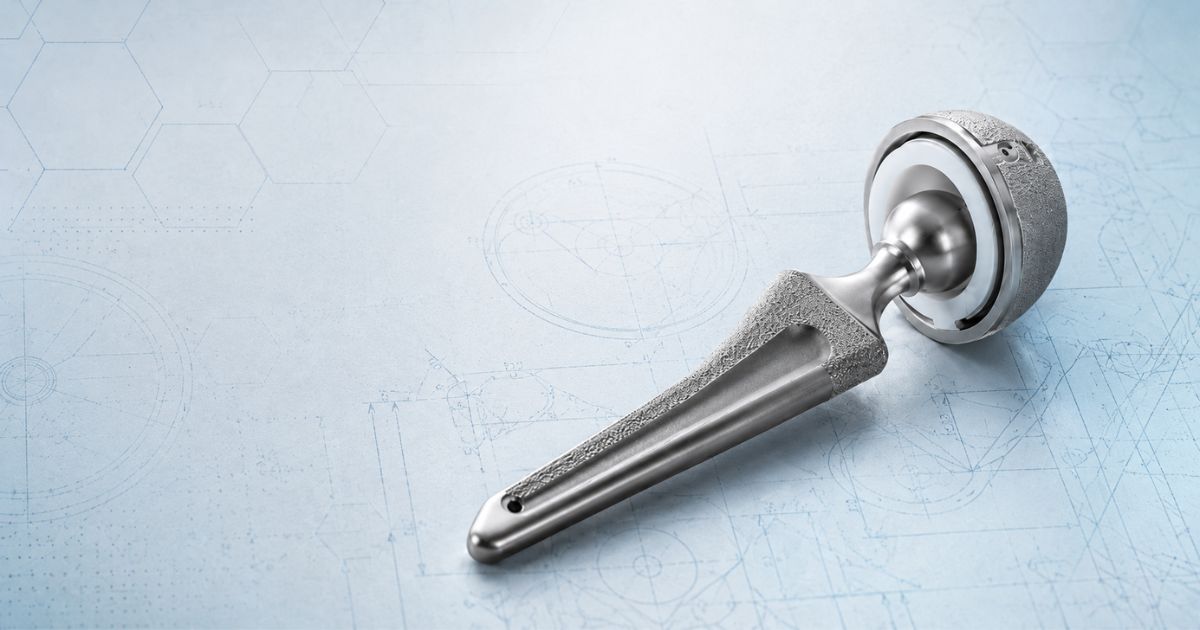

Protesi d’anca
La protesi d’anca sostituisce le superfici articolari danneggiate tra femore e bacino.
Un sistema protesico può comprendere:
- stelo femorale;
- testina femorale;
- coppa acetabolare;
- inserto articolare.
Lo stelo e la coppa possono essere realizzati in titanio o in lega di titanio, soprattutto nei sistemi non cementati.
Le superfici destinate al contatto con l’osso possono essere porose o trattate per favorire la stabilità e la crescita ossea. La testina e l’inserto possono invece essere prodotti con materiali differenti, scelti per ridurre attrito e usura.
Protesi di ginocchio
La protesi di ginocchio sostituisce una o più superfici articolari compromesse.
Può comprendere:
- componente femorale;
- base tibiale;
- inserto in polietilene;
- eventuale componente rotulea.
Il titanio può essere impiegato nella base tibiale, negli elementi di fissaggio o in componenti progettati per particolari esigenze cliniche.
La composizione finale dipende dal modello della protesi e dalle scelte progettuali del produttore.
Protesi di spalla
Le protesi di spalla vengono utilizzate per sostituire le superfici articolari dell’omero e della scapola.
Il titanio può essere impiegato per:
- stelo omerale;
- base glenoidea;
- sistemi di ancoraggio;
- componenti delle protesi inverse;
- strutture porose destinate al contatto con l’osso.
Anche in questa applicazione, materiali diversi possono essere combinati all’interno dello stesso sistema protesico.
Impianti vertebrali e ricostruzioni personalizzate
Il titanio viene utilizzato anche nella produzione di dispositivi destinati alla chirurgia vertebrale e alle ricostruzioni ossee complesse.
Tra le possibili applicazioni rientrano:
- gabbie intersomatiche;
- impianti vertebrali;
- componenti per ricostruzioni craniche;
- impianti personalizzati;
- strutture per la sostituzione di segmenti ossei;
- dispositivi prodotti sulla base dell’anatomia del paziente.
Le tecnologie digitali e la produzione additiva consentono di realizzare geometrie difficili da ottenere con i soli processi sottrattivi tradizionali.
Protesi cementate e non cementate
Il fissaggio della protesi all’osso può avvenire con modalità differenti.
Le protesi cementate vengono stabilizzate mediante cemento osseo. Le protesi non cementate vengono invece progettate per ottenere una stabilità iniziale meccanica e una successiva integrazione biologica con l’osso.
La scelta tra fissaggio cementato e non cementato dipende da:
- tipo di protesi;
- qualità dell’osso;
- età del paziente;
- anatomia;
- condizioni cliniche;
- valutazione del chirurgo.
Il ruolo della superficie a contatto con l’osso
Nelle protesi non cementate, la superficie riveste un ruolo centrale.
Il componente deve garantire una stabilità primaria sufficiente subito dopo l’impianto. Successivamente, la crescita dell’osso sulla superficie o all’interno delle sue porosità può contribuire alla stabilità biologica.
Una superficie destinata all’osteointegrazione può essere ottenuta mediante:
- rivestimenti;
- trattamenti superficiali;
- sabbiatura;
- plasma spray;
- strutture porose;
- produzione additiva.
La soluzione adottata dipende dal progetto del dispositivo e dalle prestazioni richieste.
Titanio poroso e crescita ossea
Il titanio poroso presenta una struttura caratterizzata da cavità interconnesse.
Queste porosità possono essere progettate per consentire la crescita del tessuto osseo all’interno della superficie. Il processo crea una connessione più stabile tra osso e impianto.
La porosità permette inoltre di modificare il comportamento meccanico del componente. Una struttura correttamente progettata può ridurre la differenza di rigidità tra protesi e osso.
Porosità, dimensione dei pori e distribuzione della struttura devono essere controllate con precisione. Una struttura troppo fragile o non uniforme potrebbe compromettere la resistenza del componente.
Stabilità primaria e osteointegrazione
La stabilità primaria è la stabilità meccanica ottenuta al momento dell’intervento.
L’osteointegrazione si sviluppa invece nel tempo e dipende dalla risposta biologica dell’osso.
Un’eccessiva micromobilità può ostacolare la crescita ossea sulla superficie della protesi. Per questo motivo, geometria, accoppiamento con l’osso e qualità della superficie devono essere progettati come elementi di un unico sistema.
Titanio puro e leghe per componenti protesici
Il titanio destinato al settore medicale può essere impiegato in forma commercialmente pura oppure sotto forma di lega.
La scelta dipende dalle caratteristiche meccaniche richieste, dal tipo di componente e dalla normativa applicabile.
Titanio commercialmente puro
Il titanio commercialmente puro presenta un’elevata resistenza alla corrosione e una buona biocompatibilità.
I diversi gradi si distinguono principalmente per il contenuto di ossigeno e per le proprietà meccaniche.
Il titanio puro può essere utilizzato quando sono richieste:
- buona duttilità;
- resistenza alla corrosione;
- elevata biocompatibilità;
- caratteristiche meccaniche compatibili con l’applicazione.
Lega Ti-6Al-4V ELI e Grado 23
La lega Ti-6Al-4V ELI, generalmente associata al Grado 23, presenta caratteristiche meccaniche superiori rispetto al titanio commercialmente puro.
La sigla ELI significa “Extra Low Interstitials” e indica un contenuto ridotto di elementi interstiziali.
Questa lega viene utilizzata in numerose applicazioni medicali che richiedono:
- elevata resistenza;
- buona tenacità;
- resistenza alla fatica;
- peso contenuto;
- prestazioni ripetibili.
La selezione del materiale deve avvenire in base alla progettazione del dispositivo, agli standard applicabili e alla documentazione tecnica richiesta.
Protesi in titanio personalizzate e stampa 3D
La produzione additiva consente di realizzare protesi e impianti con geometrie complesse attraverso la deposizione o fusione selettiva del materiale strato dopo strato.
Questa tecnologia è particolarmente utile quando il componente deve essere adattato a una specifica anatomia o presentare una struttura porosa non ottenibile con le sole lavorazioni tradizionali.
Progettazione da immagini diagnostiche
La progettazione di un impianto personalizzato può partire da immagini diagnostiche, come TAC o risonanze.
I dati vengono elaborati per ricostruire un modello tridimensionale dell’area anatomica. Il modello può essere utilizzato per progettare un componente adatto alla morfologia del paziente.
Il processo può comprendere:
- acquisizione delle immagini;
- segmentazione anatomica;
- ricostruzione del modello tridimensionale;
- progettazione CAD;
- verifica della geometria;
- produzione del componente;
- controlli dimensionali e qualitativi.
Strutture porose e geometrie complesse
La stampa 3D permette di produrre reticoli, cavità e strutture interne complesse.
Queste geometrie possono essere utilizzate per:
- favorire la crescita ossea;
- modificare la rigidità del componente;
- ridurre il peso;
- adattare la distribuzione delle sollecitazioni;
- integrare più funzioni in un unico elemento.
La produzione additiva non elimina però la necessità di lavorazioni successive. Alcune superfici, filettature o sedi funzionali possono richiedere fresatura, tornitura o rettifica di precisione.
Applicazioni nelle ricostruzioni ortopediche
Le protesi personalizzate possono essere impiegate nei casi in cui le soluzioni standard non siano sufficienti.
Tra le possibili applicazioni rientrano:
- difetti ossei complessi;
- revisioni protesiche;
- ricostruzioni dopo resezioni tumorali;
- gravi deformità anatomiche;
- ricostruzioni cranio-maxillo-facciali;
- sostituzione di porzioni ossee estese.
La personalizzazione deve essere accompagnata da un rigoroso processo di progettazione, validazione e controllo.
Come vengono prodotti i componenti delle protesi in titanio
La produzione di un componente protesico in titanio richiede il controllo coordinato di materiale, geometria, processo e qualità.
Il ciclo può comprendere:
- selezione della materia prima;
- tornitura CNC;
- fresatura CNC;
- elettroerosione;
- produzione additiva;
- finitura superficiale;
- pulizia;
- controllo dimensionale;
- gestione della tracciabilità;
- documentazione di processo.
Le lavorazioni devono garantire la conformità del componente al disegno tecnico e alle tolleranze previste.
Lavorazioni CNC di precisione
Tornitura e fresatura CNC consentono di produrre componenti con geometrie definite e tolleranze ristrette.
Il titanio richiede parametri di lavorazione adeguati. La sua bassa conducibilità termica concentra il calore nella zona di taglio, mentre la sua reattività può favorire l’usura degli utensili.
Il processo deve quindi controllare:
- velocità di taglio;
- avanzamento;
- utensili;
- lubrorefrigerazione;
- evacuazione del truciolo;
- stabilità del serraggio;
- ripetibilità del ciclo.
Oros approfondisce questi aspetti nella guida alla lavorazione del titanio per il settore medicale e dentale.
Produzione additiva e processi complementari
La produzione additiva e le lavorazioni CNC non sono necessariamente alternative.
Un componente stampato in 3D può richiedere successive operazioni di precisione per ottenere:
- fori calibrati;
- filettature;
- piani di appoggio;
- accoppiamenti;
- superfici funzionali;
- tolleranze finali.
Il ciclo produttivo può quindi integrare processi additivi e sottrattivi.
Controllo dimensionale e tracciabilità
Il controllo dimensionale verifica che il componente rispetti geometrie e tolleranze definite nel progetto.
La tracciabilità permette invece di collegare il prodotto alle informazioni relative a:
- lotto del materiale;
- certificati della materia prima;
- ordine di produzione;
- macchinari utilizzati;
- controlli eseguiti;
- operatori;
- eventuali trattamenti esterni;
- documentazione di conformità.
Nel settore medicale, il controllo non riguarda soltanto il pezzo finito. Deve interessare l’intero processo produttivo.
Titanio e altri materiali protesici
Il titanio non è l’unico materiale utilizzato nella produzione delle protesi ortopediche.
La scelta dipende dalla funzione del componente, dal carico, dal tipo di articolazione e dal comportamento richiesto.
Titanio e tantalio
Titanio e tantalio sono entrambi materiali biocompatibili e resistenti alla corrosione.
Il tantalio viene spesso utilizzato in strutture altamente porose destinate al contatto con l’osso. Presenta però densità e costi superiori rispetto al titanio.
Il titanio offre una maggiore diffusione industriale, una buona lavorabilità e un rapporto favorevole tra peso e resistenza.
Non esiste un materiale migliore in assoluto. La scelta dipende dal dispositivo e dall’obiettivo progettuale.
Titanio e leghe di cobalto-cromo
Le leghe di cobalto-cromo presentano elevata durezza, resistenza all’usura e resistenza meccanica.
Per questo motivo vengono spesso utilizzate nelle superfici articolari sottoposte a scorrimento.
Il titanio è più leggero e presenta un modulo elastico più vicino a quello dell’osso. Può quindi essere preferito nelle parti destinate al fissaggio o al contatto con il tessuto osseo.
I due materiali possono essere presenti nello stesso sistema protesico.
Titanio e acciaio medicale
L’acciaio medicale presenta buone proprietà meccaniche ed è ampiamente utilizzato nella produzione di strumenti e dispositivi ortopedici.
Rispetto all’acciaio, il titanio presenta:
- densità inferiore;
- elevata resistenza alla corrosione;
- modulo elastico inferiore;
- buona biocompatibilità.
L’acciaio può risultare più semplice da lavorare e meno costoso. La scelta dipende dall’applicazione, dalla durata prevista e dalle prestazioni richieste.
Titanio e materiali ceramici
Le ceramiche medicali vengono utilizzate soprattutto nelle superfici articolari grazie alla durezza e alla resistenza all’usura.
Sono però più fragili rispetto ai metalli e richiedono una progettazione specifica.
Titanio e ceramica possono essere combinati nella stessa protesi. Il titanio può costituire la parte strutturale o destinata al fissaggio, mentre la ceramica può essere utilizzata nella superficie articolare.
Durata, controlli e possibili complicanze
La durata di una protesi in titanio non dipende soltanto dal materiale.
Incidono anche:
- tipo di protesi;
- progettazione;
- qualità dell’osso;
- precisione dell’impianto;
- peso corporeo;
- livello di attività;
- presenza di patologie;
- usura delle superfici articolari;
- controlli nel tempo.
Una protesi può rimanere funzionale per molti anni, ma non è possibile indicare una durata identica per ogni dispositivo e per ogni paziente.
Da cosa dipende la durata di una protesi
La durata dipende dall’interazione tra componente, osso e sollecitazioni quotidiane.
Tra i principali fattori rientrano:
- stabilità iniziale;
- osteointegrazione;
- usura;
- distribuzione dei carichi;
- qualità dei materiali;
- precisione costruttiva;
- corretto posizionamento;
- condizioni generali del paziente.
Il titanio può mantenere a lungo le proprie caratteristiche, ma anche gli altri componenti della protesi devono essere considerati.
Mobilizzazione, usura e revisione
La mobilizzazione si verifica quando la protesi perde stabilità rispetto all’osso.
Può essere associata a:
- mancata osteointegrazione;
- usura;
- perdita di tessuto osseo;
- infezione;
- sollecitazioni eccessive;
- deterioramento di altri componenti.
Quando una protesi non è più stabile o funzionale, può rendersi necessario un intervento di revisione.
Ipersensibilità e reazioni ai materiali
Il titanio è generalmente ben tollerato dall’organismo.
Le reazioni di ipersensibilità sono considerate rare, ma non possono essere escluse in assoluto. Inoltre, una complicanza successiva all’impianto non deve essere automaticamente interpretata come allergia o “rigetto”.
Dolore, gonfiore o perdita di funzionalità possono dipendere da numerose cause, tra cui infezione, mobilizzazione o problemi biomeccanici.
La valutazione deve essere effettuata da uno specialista.
Protesi in titanio e risonanza magnetica
In generale, il titanio non è un materiale ferromagnetico e molte protesi in titanio risultano compatibili con la risonanza magnetica secondo specifiche condizioni.
La compatibilità non deve però essere stabilita soltanto sulla base del nome del materiale.
Occorre considerare:
- composizione completa del dispositivo;
- eventuali altri metalli presenti;
- modello della protesi;
- indicazioni del produttore;
- intensità del campo magnetico;
- condizioni previste dalla documentazione tecnica.
Prima dell’esame, il paziente deve comunicare al personale sanitario la presenza della protesi e, quando disponibile, fornire la documentazione identificativa del dispositivo.
Possibili artefatti nelle immagini diagnostiche
Anche quando la risonanza magnetica può essere eseguita in sicurezza, la protesi può generare artefatti.
Gli artefatti sono alterazioni dell’immagine localizzate vicino al metallo. Possono ridurre la qualità diagnostica della zona circostante.
La loro estensione dipende da:
- materiale;
- dimensioni;
- geometria;
- orientamento;
- sequenza utilizzata;
- intensità del campo magnetico.
Il radiologo può adottare protocolli specifici per ridurre l’effetto degli artefatti.
Oros e la produzione di componenti medicali in titanio
Oros opera nella micromeccanica di precisione conto terzi per il settore medicale, ortopedico e dentale.
L’azienda realizza componenti su disegno attraverso processi di tornitura e fresatura CNC, gestendo progetti che richiedono precisione, ripetibilità e controllo documentato.
Le attività possono riguardare:
- valutazione preliminare della fattibilità produttiva;
- industrializzazione del componente;
- prototipazione;
- produzione di piccoli e medi lotti;
- lavorazione di titanio e leghe medicali;
- controllo dimensionale;
- gestione della tracciabilità;
- produzione secondo specifiche del committente.
Oros produce, inoltre, viti ortopediche di precisione e componenti destinati a sistemi medicali sviluppati da aziende e produttori di dispositivi.
La progettazione clinica, la validazione del dispositivo e la definizione delle specifiche restano di competenza del fabbricante responsabile del prodotto. Oros interviene come partner produttivo nella trasformazione del disegno tecnico in un componente conforme ai requisiti concordati.
Per valutare la fattibilità di un nuovo componente in titanio è possibile sottoporci un disegno, una specifica tecnica o un campione. Contattaci ora.
